Metal imalat dünyasında- az sayıda makine, silindirik ve konik şekiller yaratmak için temeldir. plaka haddeleme makinesi . Bu güçlü aletler, düz metal tabakalarını eğrilere bükerek, büyük basınçlı kaplardan ve rüzgar türbin kulelerinden mimari elementlere ve endüstriyel bveyaulara kadar her şeyi oluşturur. Bir mağaza veya proje için doğru ekipmanı seçme yolculuğuna çıkarken, ortaya çıkan en yaygın ve kritik soru şudur: Üç roll veya dört roll bir plaka yuvarlanma makinesi mi seçmelisiniz?
Bu, birinin evrensel olarak “daha iyi” olduğu sorusu değildir. Bunun yerine, doğru makineyi işin belirli talepleriyle eşleştirme tasarımları, operasyonları ve yeteneklerindeki temel farklılıkları anlamakla ilgilidir. Seçim, üretim hacmi, gerekli hassasiyet, malzeme türleri ve elbette bütçe gibi faktörlere bağlıdır.
Bu makale, üç roll ve dört roll plaka yuvarlanan makinelerin ayrıntılı, tarafsız bir karşılaştırmasını sağlayacak, mekaniğini, avantajlarını, sınırlamaları ve ideal uygulamaları, bilinçli bir karar vermek için gereken bilgilerle güçlendirmek için sağlayacaktır.
En basitinde, plaka yuvarlanma, bir metal tabakayı merkezi bir eksen etrafında elastik ve plastik olarak deforme içerir. Makine, iş parçasına tutarlı bir yarıçap uygulamak için bir kuvvet ve hassas konumlVeırılmış ruloların bir kombinasyonunu kullanır. Rulo sayısı ve bunların konfigürasyonu, makinenin metali nasıl ele aldığını, özellikle bükme işleminin başlangıcında ve sonunda doğrudan dikte eder.
Üç roll yapılVeırma klasik, zaman test edilmiş tasarımdır. Adından da anlaşılacağı gibi, üç rulodan oluşur: iki alt rulo ve bir üst rulo.
Üç roll makinelerin iki ana alt tipi vardır:
İlk Tutam (Sıkıştırma Silindiri): Bu en yaygın tiptir. İki alt rulo güç güdümlüdür ve pozisyonda sabittir. Üst rulo basınç uygulamak ve tabakayı alt rulolara sıkıştırmak için dikey olarak hareket eder. Virajı başlatmak için, metal tabaka arka durmaya çarpana kadar makineye manuel olarak beslenmelidir. Üst rulo iner, tabakayı sıkıştırır ve tahrik edilen alt rulolar, malzemeyi çekmek için döner ve üst ruloya bükür.
Piramit Türü: Bu eski tarzda, rulolar bir piramit şeklinde düzenlenmiştir. Üst rulo iki alt rulo üzerinde ortalanmıştır. Üç rulo da hareket edebilir. Büyük ölçüde daha modern tasarımların yerini alırken, piramit makineleri çok kalın plakaları işleme yetenekleriyle bilinir.
Başlangıç Yatırım: Genel olarak, üç roll makineler daha basit bir mekanik ve hidrolik sisteme sahiptir, bu da onları satın almayı daha uygun hale getirir. Bu, daha küçük fab mağazalar, girişimler veya daha düşük olan operasyonlar için önemli bir avantajdır. plaka haddeleme makinesi bütçesi .
Sağlam İnşaat: Daha az hareketli parça ile, genellikle son derece sağlam olacak şekilde inşa edilirler ve Ağır hizmet tipi plaka haddeleme Ve çok eğiliyor kalın çelik plaka .
Daha basit çalışma ve bakım: Kontrol sistemleri tipik olarak daha az karmaşıktır ve bileşenlerin daha az karmaşık düzenlenmesi nedeniyle bakım daha basit olabilir.
Daha büyük maksimum kapasite: Belirli bir fiyat noktası için, üç roll bir makine genellikle dört roll bir makineye kıyasla daha yüksek maksimum kalınlık kapasitesine sahiptir.
Düz uçlar (ön bükme gerekli): Bu en önemli dezavantaj. İlk tutam tasarımı, ikincil bir işlem olmadan plakanın ön ve arka kenarlarını bükemez. Bu sınırsız düz bölümler, bir pres freninde veya haddeleme makinesinin kendisi hantal, çok aşamalı bir işlemde kullanılarak “önceden bükülmüş” olmalıdır. Bu zaman ekler, ekstra operatör becerisi gerektirir ve tutarsızlıklara yol açabilir.
Daha az hassasiyet: Kenardan kenardan tutarlı bir yarıçapa sahip mükemmel bir silindir elde etmek, düz son sorunu nedeniyle daha zorlu ve operatöre bağımlıdır.
Daha düşük verimlilik: Ön bükme ihtiyacı ve malzemenin manuel olarak beslenmesi, genel süreci yavaşlatır, bu da daha az idealdir. yüksek hacimli metal imalat Ortamlar.

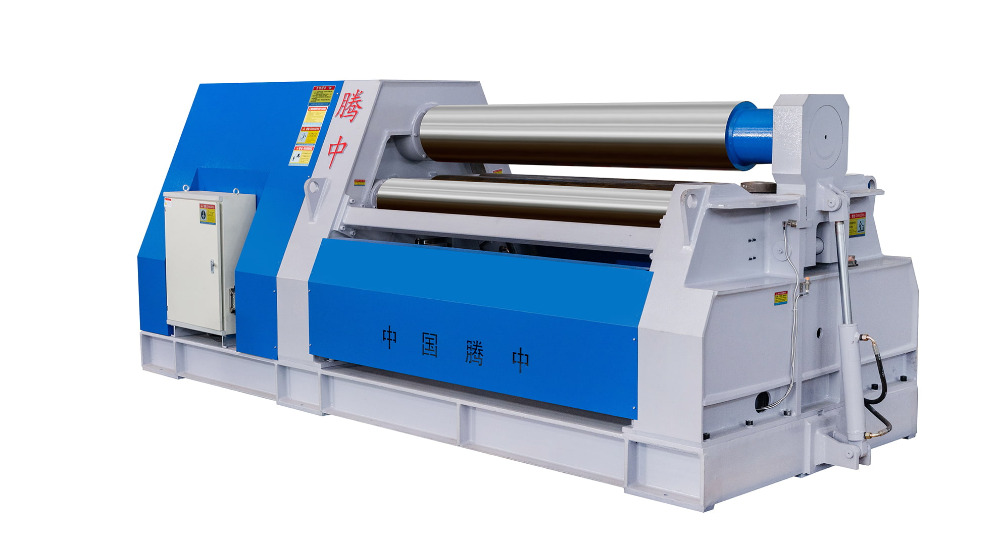

Dört roll makine, denkleme kritik bir dördüncü rulo ekler. Tipik olarak iki alt rulo ve iki üst rulo bulunur. Yapılandırma, üç roll tasarımın birincil sınırlamasının üstesinden gelmek için tasarlanmıştır.
Standart dört roll kurulumda:
Alt arka rulo ana tahrikli rulodur.
Alt ön rulo ve üst arka rulo dikey olarak hareket edebilir.
Üst ön rulo genellikle sabitlenir veya pivot yapabilir.
Dört roll makinenin dehası, plakayı hem yukarıda hem de aşağıdan kavrama yeteneğinde yatmaktadır. önce Bükme işlemi başlar. İşte böyle çalışıyor:
Yükleme: Plaka alt ön ve üst arka rulolar arasına yerleştirilir.
Kelepçe: Alt ön rulo yükselir ve üst arka rulo, plakayı sıkıca kenetleyerek iner. Plakayı arka durmaya beslemeye gerek yoktur.
Ön kenarı önceden bükme: Plaka kenetlendiğinde, üst ön rulo, plakanın ön kenarını ana tahrikli alt arka ruloya karşı ön bükmek için iner. Bu otomatik olarak, döngünün başlangıcında gerçekleşir.
Yuvarlamak: Ön kenar büküldüğünde, makine tam yuvarlanma işlemiyle ilerler. Rulolar döner, plakayı bir silindir haline getirir.
Ön tarafın ön bükme: Rulo neredeyse tamamlandığında, makine, parça tamamlanmadan ve serbest bırakılmadan önce arka kenarı önceden bükmek için aynı sıkıştırma ve bükme eylemini kullanabilir.
Bu entegre süreç, dört roll makinelerin neden eş anlamlı olmasının hassas plaka yuvarlanma and CNC Plaka Bükme .
Düz Uçlar / Entegre Ön Bükme: Tek en büyük fayda. İkincil ön bükme işlemini tamamen ortadan kaldırarak büyük miktarda zaman ve emek tasarrufu sağlar.
Üstün hassasiyet ve tutarlılık: Kelepleme hareketi, iş parçası üzerinde üstün kontrol sağlar, kaymayı en aza indirir ve tüm uzunluğu boyunca tutarlı bir yarıçapla mükemmel bir simetrik silindir sağlar. Bu kritik endüstriyel silindir imalatı .
Artan verimlilik ve otomasyon: Süreç daha hızlıdır, daha az manuel müdahale gerektirir ve entegre edilmesi çok daha kolaydır. CNC kontrol sistemleri . Bu onu ideal hale getirir otomatik metal oluşturma hücreler.
Daha kolay çalışma: Makinenin kendisi daha karmaşık olsa da, gerçek haddeleme işlemi operatör için genellikle daha basittir ve mükemmel sonuçlar elde etmek için daha az beceri gerektirir. Gibi özellikler koni haddeleme makinesi İşlevsellik de dört roll bir tasarımda genellikle daha kolay ve daha hassastır.
Geliştirilmiş Güvenlik: Operatör, işlem boyunca kenetlendiği ve kontrol edildiği için hareketli plaka ile daha az etkileşime sahiptir.
Daha yüksek başlangıç maliyeti: Dördüncü rulonun ek karmaşıklığı, sürücü sistemi ve daha sofistike kontroller daha yüksek bir satın alma fiyatı ile sonuçlanır.
Biraz daha düşük maksimum kapasite: Benzer fiziksel boyut ve maliyetli bir makine için, dört roll, karmaşıklık ve hassasiyet için bir miktar güç algılandığından, en sağlam üç roll makineden biraz daha düşük bir maksimum kalınlık kapasitesine sahip olabilir.
Artan bakım karmaşıklığı: Daha fazla hareketli parça ve gelişmiş hidrolik ve elektronik ile bakım daha uzmanlaşmış bilgi gerektirir.
Özellik | Üç roll makine (ilk tutam) | Dört roll makine |
Rulo sayısı | 3 | 4 |
Başlangıç maliyeti | Daha düşük | Daha yüksek |
Önceden bükme | Ayrı, ikincil işlem gerekli | Entegre, otomatik çalışma |
Düz uçlar | Evet, silindirin her iki ucunda | Hayır, tam olarak şekillendirilmiş silindir |
Kesinlik | İyi, ama operatöre bağlı | Mükemmel, tutarlı ve tekrarlanabilir |
Verimlilik | İkincil operasyonlar nedeniyle daha düşük | Daha yüksek, sürekli ve otomatik iş akışı |
İçin ideal | Küçük fab dükkanı ekipmanı , ağır, tek geçişli bükülme, ön bükme için mevcut pres frenleri olan mağazalar | Yüksek üretim üretimi , hassas metal işleme , dükkanlar verimlilik ve çıktılara odaklandı |
Operatör becerisi | Ön bükme ve tutarlılık elde etmek için daha yüksek beceri gerektirir | Kurulduktan sonra tutarlı sonuçlar için çalıştırılması daha kolay |
Koni haddeleme | Olası ama çoğu zaman daha zorlayıcı | Genellikle daha kolay ve daha hassas |
Üç roll ve dört roll bir makine arasındaki karar sonuçta özel ihtiyaçlarınıza bağlıdır.
Üç katlı bir tabak haddeleme makinesi seçin:
Senin Metal İmalat İşi sıkı bir bütçede.
İşiniz öncelikle odaklanıyor Ağır Gösterge Plakası Haddeleme Aşırı kalınlığın birincil endişe olduğu, yüksek hacimli çıktı değil.
Zaten ön bükme işlemlerini işleyebilecek özel bir pres freniniz var.
Üretim koşularınız daha kısadır ve ön bükme için gereken ekstra süreyi tolere edebilirsiniz.
Tekrarlayan, yüksek hacimli koşulardan ziyade çok çeşitli projeler üzerinde çalışıyorsunuz.
Aşağıdakiler varsa dört roll bir tabak haddeleme makinesi seçin
Verimlilik and yeterlik en önemli önceliklerinizdir.
Her parça için yüksek hassasiyet ve tutarlı kaliteye ihtiyacınız var, örneğin basınçlı kap üretimi or ticari boru haddeleme .
Bükme işlemini otomatikleştirerek işçilik maliyetlerini ve manuel kullanımını azaltmak istiyorsunuz.
Makineyi bir CNC metal imalatı iş akışı.
Yüksek başlangıç yatırımları, artan verim ve düşük işçilik maliyetleri yoluyla daha hızlı yatırım getirisi (ROI) ile haklı çıkarılabilir.
Üç roll ve dört katlı plaka yuvarlanan makineler arasındaki tartışmada, doğrudan bir kazanan yoktur. Üç roll makine, güç ve satın alınabilirlik direği olarak kalır, sağlamlığa değer veren ve operasyonel tuhaflıklarını ele alma araçlarına sahip birçok iş dükkanı için mükemmel bir uyum sağlar. Tersine, dört roll makine, üretim ortamlarında çıktı, hassasiyet ve karlılığı en üst düzeye çıkarmak için tasarlanmış modern mühendislik verimliliğinin bir kanıtıdır.
Çekirdek mekanik farklılıkları, özellikle dört roll'un otomatik olarak sıkma ve ön bükme yeteneğini anlamak, değerlerini değerlendirmenin anahtarıdır. Sac Metal Makineleri İhtiyaçlar. Proje gereksinimlerinizi, üretim hacminizi ve finansal parametrelerinizi dikkatlice tartarak, imalat yeteneklerinizin geleceğini gerçekten şekillendirecek makineyi seçebilirsiniz. .
