Tandem cnc abkant pres

Tandem CNC abkant pres, verimli bir CNC bükme ekipmanıdır; metal sac bükme işlemini gerçekleştirmek için CNC sistem kontrolü aracılığıyla iki elektro-hidrolik servo sistem bağlantı çalışması kullanır. Birlikte çalışmak üzere iki elektro-hidrolik servo sisteminin kullanılması, daha verimli ve esnek işleme operasyonları elde edebilir, üretim verimliliğini ve işleme kalitesini artırabilir. Sistemin tepki hızı hızlıdır, hızlı bükme hareketi elde edilebilir ve üretim verimliliği artar. Sorunsuz çalışma, düşük gürültü, çalışma ortamının konforunu artırır.

PREV：Sıradan burulma ekseni senkron abkant pres makinesi
NEXT：Sıradan CNC elektrikli hidrolik servo abkant pres makinesi

Gereksinimlere göre, hem çift bağlantılı hem de tek işlemli, verimli ve esnek, özelleştirilmiş bir çift bağlantılı bükme makinesi olabilir.

Kaydırıcı deformasyonunun iş parçası kalitesi üzerindeki etkisini ortadan kaldırmak için hidrolik sapmanın otomatik telafisi. CNC sistemi otomatik ayar telafisi uygun ve doğrudur.

Esnek çalışma, makine kullanımını iyileştirir ve enerji tüketimini azaltır.

Tüm elektro-hidrolik CNC bükme makineleri iki makine bağlantılı olarak tasarlanabilir.

Makine tasarımı

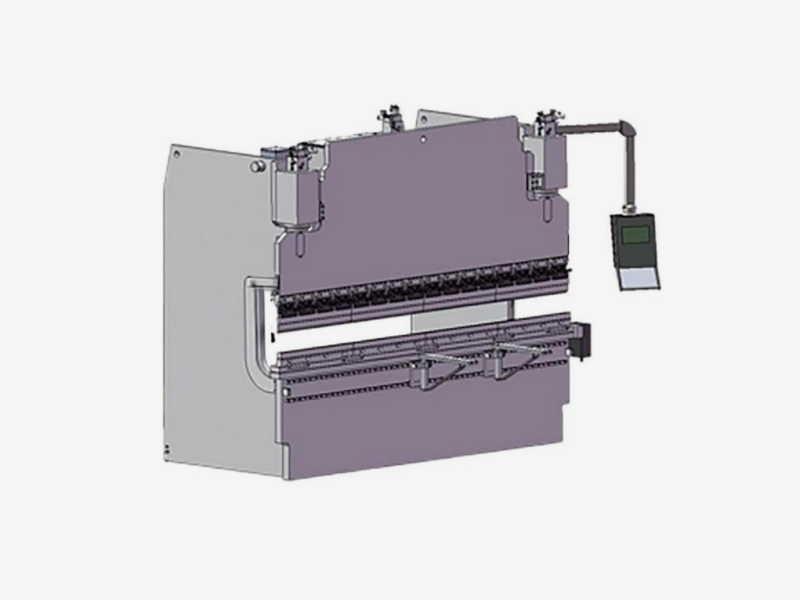

Tüm makinenin sonlu eleman analizi: Profesyonel bir aktüer, makinenin servisini sağlamak için her bir ekipman parçasının çerçevesi, kızağı, tablası ve dikey plakası üzerindeki tüm makinenin mukavemeti ve sertliğinin sonlu eleman analizini gerçekleştirmek için Ansys yazılımını kullanır. hayat.

Isıl işlem

Çerçeve tamamen çelik entegre bir kaynak yapısını benimser, normalizasyon ve yüksek frekanslı titreşim yoluyla gövdenin ve önemli kaynak parçalarının iç gerilimini ortadan kaldırır, takım tezgahının genel doğruluğunu sağlar, mükemmel sertliğe sahiptir ve mükemmel bozulma önleme özelliğine sahiptir ve anti-tilt yeteneği. Makinenin uzun vadeli stabilitesini sağlayın

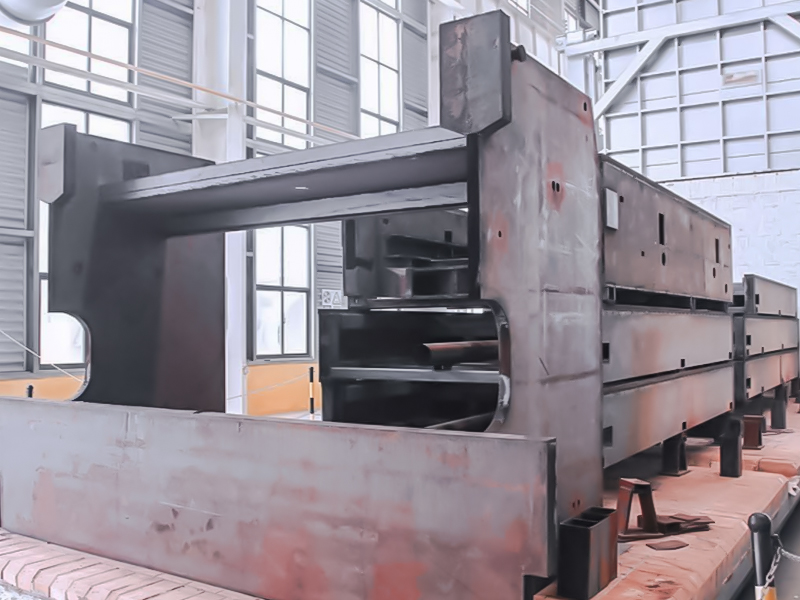

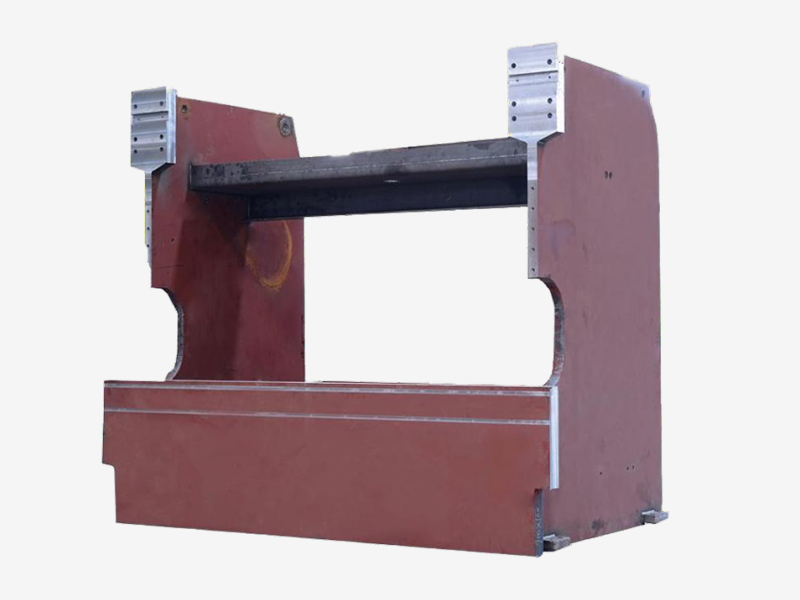

Çerçeve kaynağı

Kaynağın kenar ısırması, gözeneklilik, çatlak vb. gibi kaynak kusurları yoktur. Kaynağın dış yüzeyi cilalı ve pürüzsüzdür ve ekipmanın genel düzlemi dışbükey ve içbükey olmadan pürüzsüz ve parlaktır.

Çerçeve kaynağı

Kaynağın kenar ısırması, gözeneklilik, çatlak vb. gibi kaynak kusurları yoktur. Kaynağın dış yüzeyi cilalı ve pürüzsüzdür ve ekipmanın genel düzlemi dışbükey ve içbükey olmadan pürüzsüz ve parlaktır.

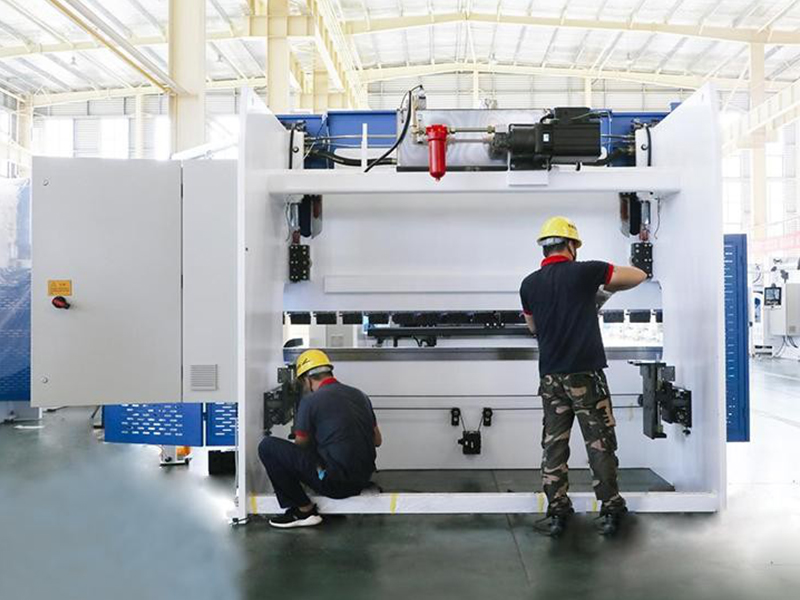

Komple montaj

Ayrıntılı çalıştırma talimatları ve deneyimli teknik çalışanlar, her bağlantının doğru bir şekilde yerinde olmasını ve kolaylaştırılmış operasyonlar için işlevsel alanlara göre bölünmesini sağlar.

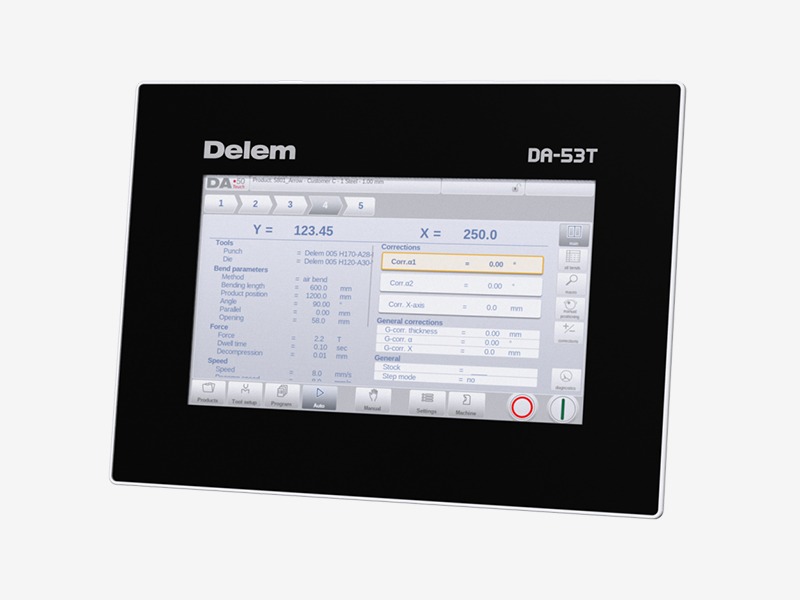

Kontrol sistemi

Hollandalı DELEMDA-53T bilgisayarlı sayısal kontrol sistemi, 3 1 eksenini ve 4 1 eksenini, yani Y1 eksenini, Y2 eksenini, X eksenini, V eksenini ve R eksenini kontrol edebilir.
◆ "Kısayol tuşu" dokunmatik navigasyon
◆ 10,1" yüksek çözünürlüklü, gerçek renkli TFT ekran
◆ 4 eksene kadar kontrol (Y1,Y2 2 yardımcı eksen)
◆ Sapma telafisi kontrolü
◆ Kalıp/malzeme/ürün kütüphanesi ile
◆ Servo veya frekans kontrolünü destekleyin
◆ Gelişmiş Y ekseni kontrol algoritması hem kapalı devre vanaları hem de açık devre vanaları kontrol edebilir.
◆ Çift ağ Bağlantısı (isteğe bağlı)
◆ USB çevre birimi arayüzü
◆ Profile-53TL çevrimdışı programlama yazılımı
◆ Tam renkli, yüksek parlaklıkta LCD
◆ LED arka ışık
◆ 1024x600 piksel
◆ Endüstriyel dokunmatik ekran
◆ Dahili depolama kapasitesi 1 GB
◆ USB veri yedekleme/kurtarma
◆ USB flash sürücü
◆ Dahili entegre valf amplifikatörü
◆ Destek kapatma belleği

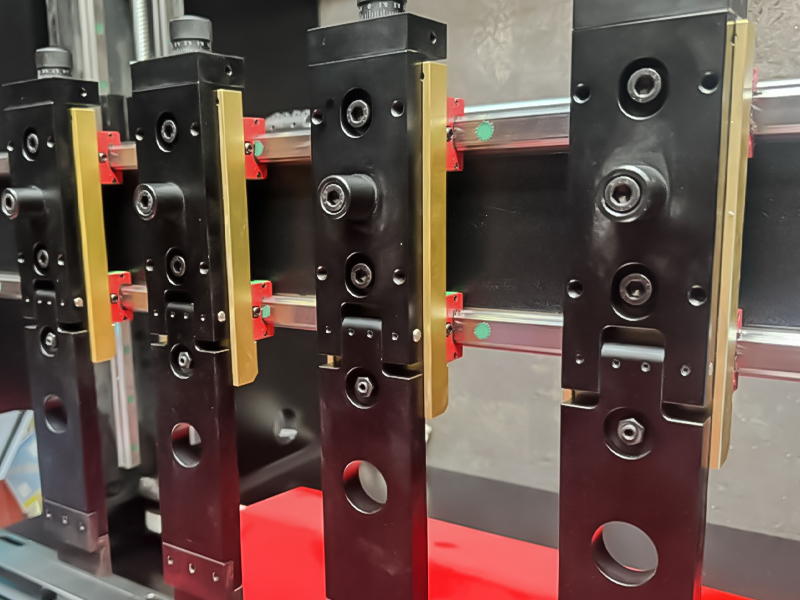

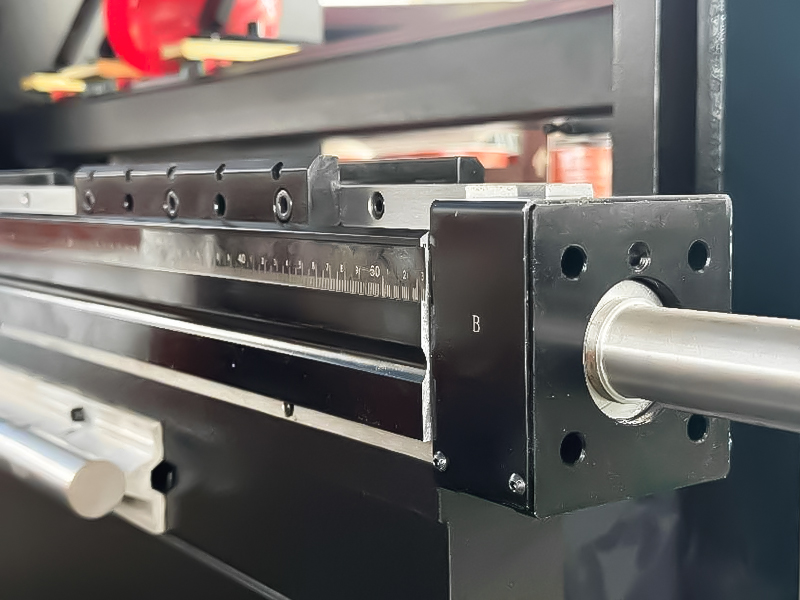

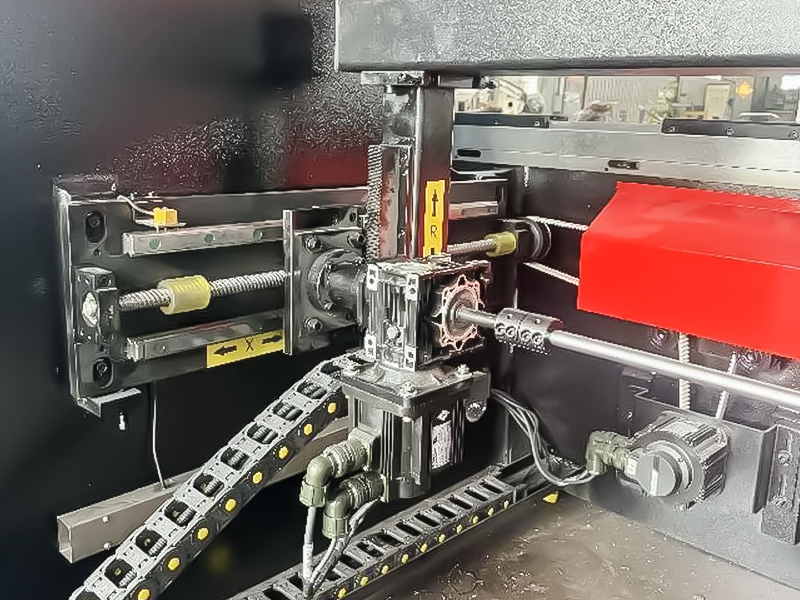

Hassas ve stabil arka durdurma sistemi

Yeni ve benzersiz çift doğrusal kılavuz ray yapısı mükemmel konumlandırma doğruluğu sağlar. Çok kademeli dişli tasarımı, konumlandırma aralığını artırır, paranızın tam karşılığını verir.

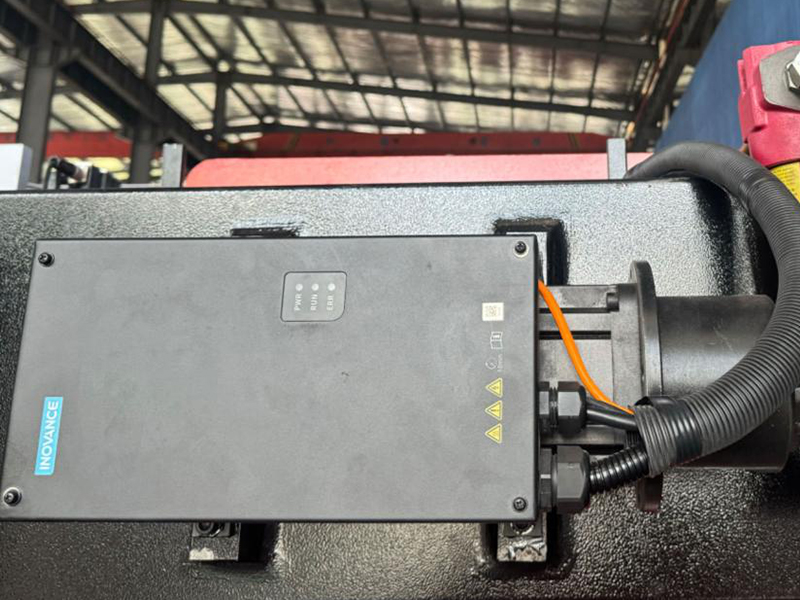

Ana servo motor, birinci sınıf marka Huichuan cehalet servo motorunu benimser

◆ 1. Yüksek hassasiyet: Huichuan servo motorun elektrik kontrol sistemi, konum sinyalini doğru bir şekilde elde edebilen bir kodlayıcı ile donatılmıştır ve kontrol konumlandırma hatası küçüktür, böylece yüksek hassasiyetli hareket kontrolü sağlanır.

◆ 2. Hızlı tepki: Huichuan servo motorun tepki hızı çok hızlıdır ve hızlı ve doğru dinamik kontrol elde etmek için kontrol sinyaline mikrosaniyeler içinde yanıt verebilir.

◆ 3. Güçlü kontrol performansı: Huichuan servo motorun kontrolörü, motorun hızını, konumunu, ivmesini ve diğer parametrelerini kontrol edebilir ve farklı kontrol ihtiyaçlarına uyum sağlamak için çeşitli parametrelerdeki değişiklikleri gerçek zamanlı olarak izleyebilir.

◆ 4. İyi stabilite: Huichuan servo motor, yük değişikliklerini otomatik olarak tanımlayabilen ve hareketin stabilitesini sağlamak için zamanında ayarlamalar yapabilen otomatik bir ayar fonksiyonuna sahiptir.

Ünlü marka motor, düşük gürültü, uzun servis ömrü

Servo motor, yağ pompasını ileri ve geri döndürmeyi sağlar. Akış ve basınç, taşma kontrolü olmaksızın yağ pompası ve servo motor tarafından otomatik olarak kontrol edilir. İşlemler arası bekleme sırasında sıfır güç tüketilir.
Motorun güç tüketimi yüke göre belirlenir. Uzun süreli kullanımda, enerji tasarrufu önemli olup, geleneksel elektro-hidrolik makinelere göre %60'ın üzerinde enerji tasarrufu sağlar;
Hidrolik sistemin çalışma basıncı ve akışı, servo motor tarafından gerçek zamanlı olarak kontrol edilir ve güç tüketimi (sezgisel olgu, güç tüketimidir) orijinal oransal servo sistemin yalnızca %50-60'ıdır.

Mekanik sapma telafisi tablosu

İş parçasının iyi işleme doğruluğunu sağlamak için Alliance LRMR mekanik masa altı dengeleme mekanizması kullanılır: çok noktalı mekanik sapma dengeleme cihazı, ideal konumların yanı sıra bir dışbükey eğri kümesi oluşturabilir ve cihazın hassas projeksiyonu, İş parçasını işlerken iyi bir doğruluk sağlamak için, farklı kalınlık veya uzunluktaki parçaları işlerken sayısal kontrol sistemi tarafından otomatik olarak kontrol edilmelidir. Kompanzasyon cihazı yalnızca CNC yatay otomatik kompanzasyon işlevine sahip değildir, aynı zamanda boylamsal manuel kompanzasyon işlevine de sahiptir.

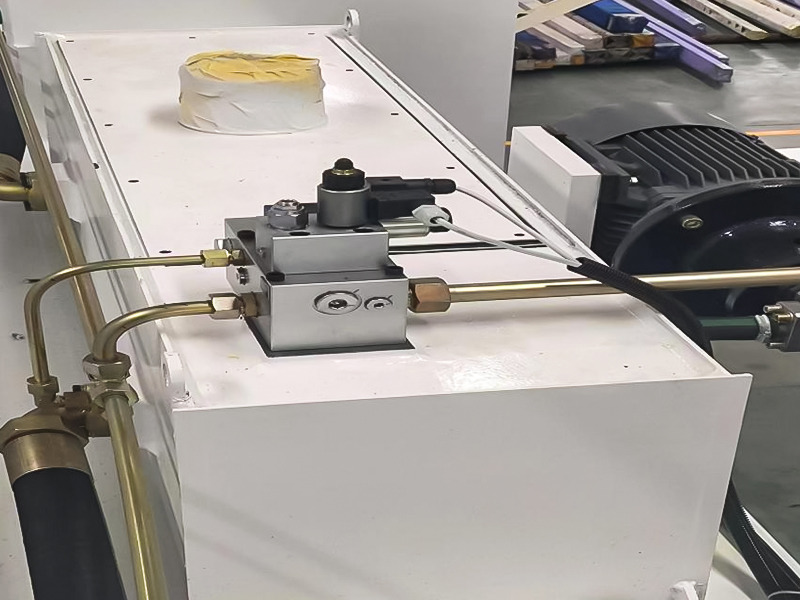

Alman REXROTH bükme makinası özel hidrolik sistemi

Alman REXROTH bükme makinesinin özel hidrolik sistemi (elektro-hidrolik oransal servo senkron kontrol sistemi) benimsenmiştir. Sistem, kaydırıcının senkronizasyon hatasını ızgara kuralı aracılığıyla dinamik olarak algılayan ve kaydırıcının senkronizasyon hatasını sayısal kontrol sisteminin elektro-hidrolik servo valfi ile düzelten, kapalı döngü bir konum kontrol sistemidir, böylece kaydırıcı Yükün tamamen boşaltılması durumunda her zaman tezgaha paralel olabilir. Kaydırıcı senkronizasyon doğruluğu ≤±0,02mm.

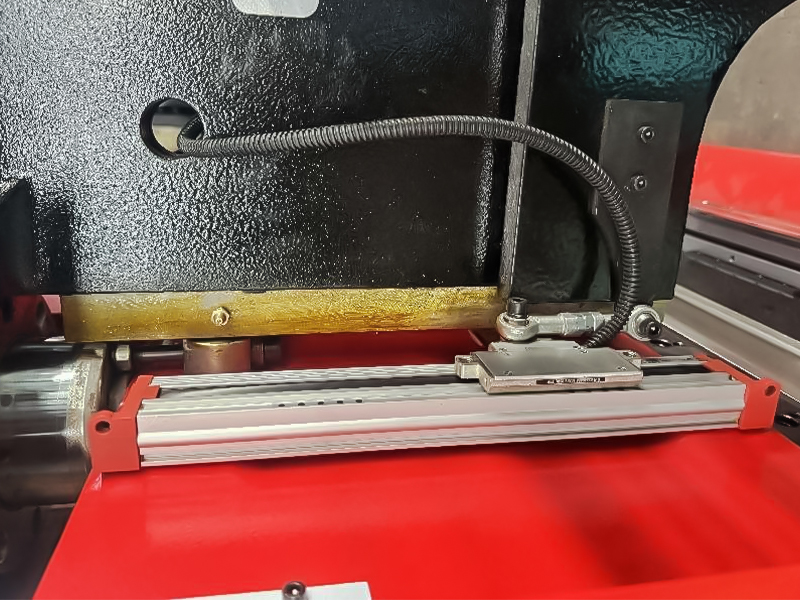

Izgara cetveli GIVI

Kaydırıcının her iki tarafı da senkronize konum geri bildirimini algılamak için bir İtalyan GV optik cetveliyle donatılmıştır
0,1 mikrona kadar yüksek çözünürlük. Doğruluk seviyesi ±1 mikrona kadar, maksimum boşluk hatası 1 mikrondan azdır.

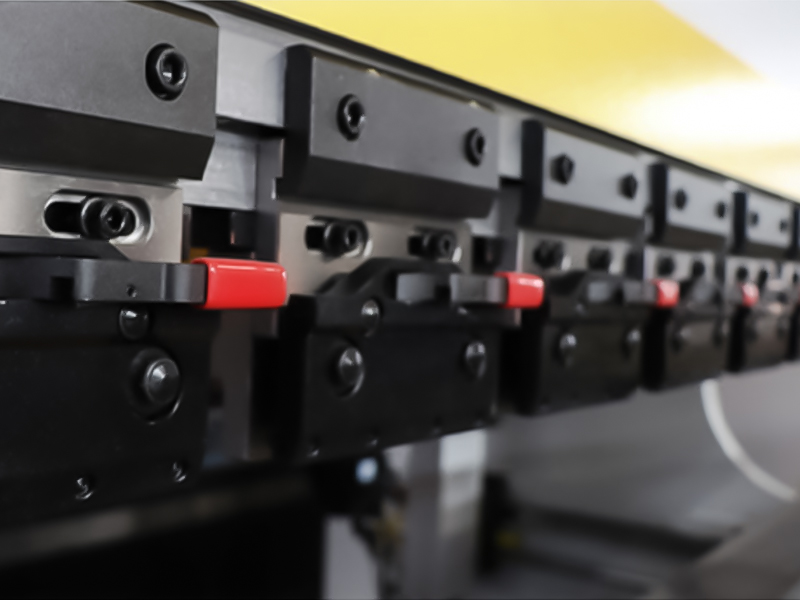

Hızlı klipslerin hızlı dikey kurulumu ve çıkarılması

Hassas hızlı bir fikstürün konfigürasyonu, kalıbın fikstürün altından ve yan tarafından iki yönlü kurulumunu ve değiştirilmesini gerçekleştirebilir, bu da kalıp değiştirme süresini etkili bir şekilde azaltabilir, üretim verimliliğini artırabilir ve taşıma kapasitesini artırabilir.

Çift renkli blok parmak, zarif tasarım, dayanıklı

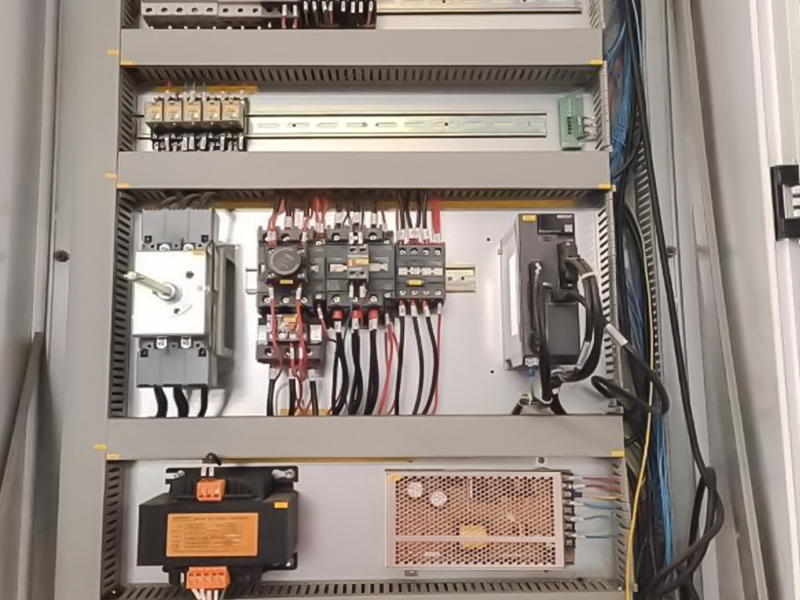

Elektrik sistemi

Makinenin elektrik kontrol sisteminin ana bileşenleri, uluslararası ünlü Schneider/Siemens markasını kullanır, sağlam ve dayanıklıdır.
Tamamen basit ve cömert olan modül tasarımını benimser;
Elektrik dolabı, devrenin servis ömrünü ve güvenliğini sağlamak için toz geçirmez bir tasarımı benimser;

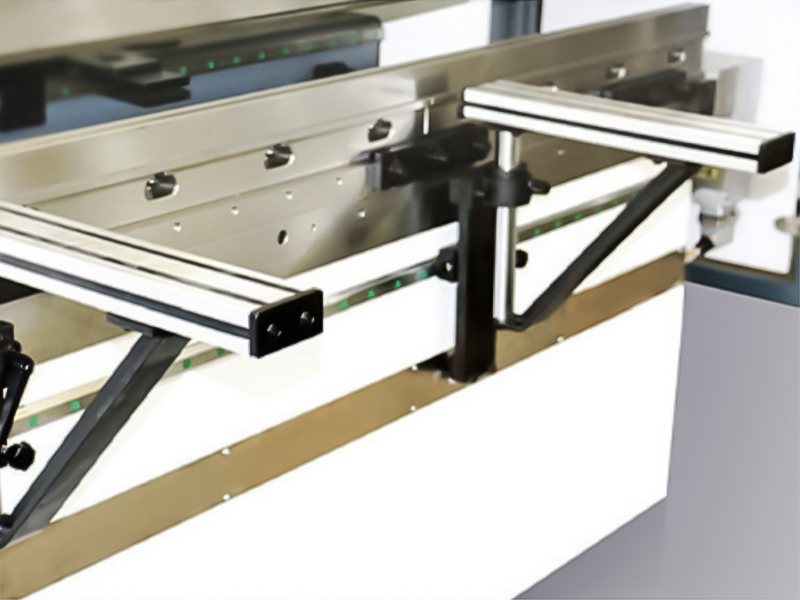

Ön tepsiyi taşıyın

Doğrusal kılavuz rayı boyunca hareket ederek, bükme işine yardımcı olmak ve işi verimli kılmak için herhangi bir konuma yerleştirilebilir. (Sabit tip bireysel modeller için standarttır.

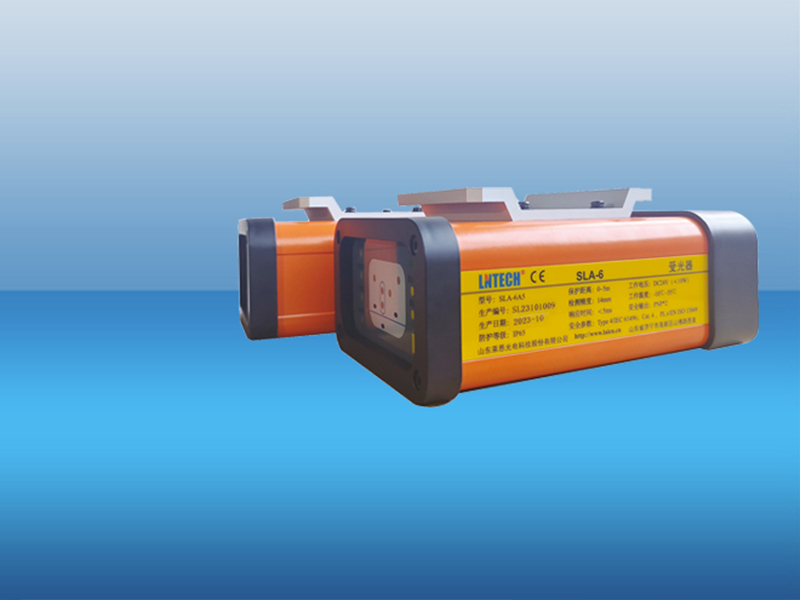

Lazer koruması (isteğe bağlı)

EN12622 ile uyumlu, DSP görünür lazer korumalı bükme makineleri. Kiriş, bükme operatörünün parmaklarını zımba ile kalıp arasında sıkışma tehlikesinden korur.
Sistemin yanıt süresi 2 ms'dir ve maksimum koruma mesafesi 15 m'dir
Aşağıdaki güvenlik standartlarını karşılar: EU CEI EN62061, EN ISO13849-1, CEI EN61496-1, CEI EN61496-2, EN 12622

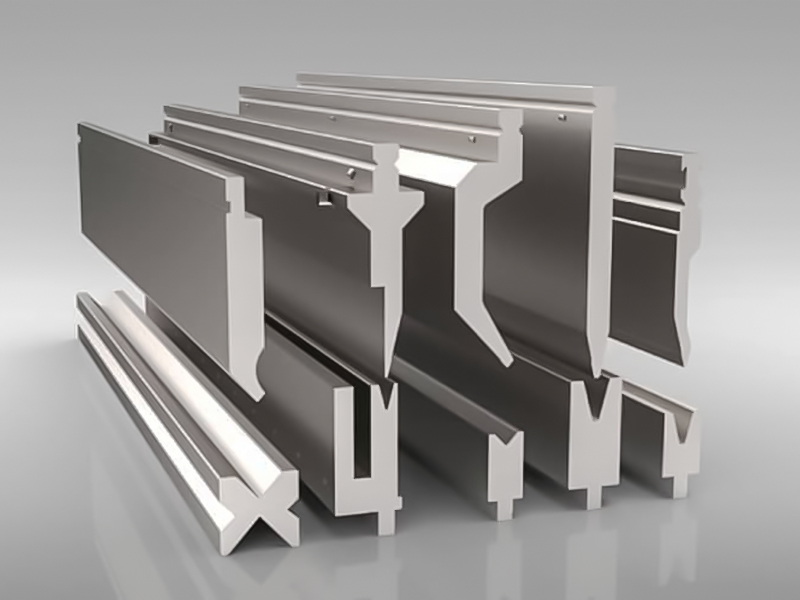

Yüksek kaliteli kalıp

İttifak kalıbı (entegre söndürme), mükemmel ısıl işlem işleminden sonra (integral söndürme, lazer söndürme, nitrürleme işlemi) yüksek kaliteli bir kalıp malzemesi olarak 42crmo (42 krom molibden) kullanımı, taşıma kapasitesini ve servis ömrünü garanti eder. kalıp. Yüksek hassasiyetli kalıp sağlamak için üst düzey hassas takım tezgahı işlemeyi benimseyin.

Önerilen Ürünler
HAKKIMIZDA
Nantong Tengzhong Makine İmalat Co, Ltd öyle Çin Tandem cnc abkant pres tedarikçiler Ve OEM/ODM Tandem cnc abkant pres şirketYangtze Nehri Deltası'nın Şangay Ekonomi Merkezi'nin kuzey kanadında, Nantong Haian Şehri Libao Geliştirme Bölgesi'nde bulunan , kesme makinesi, bükme makinesi ve haddeleme makinesi ve diğer makinelerin Ar-Ge, üretim, satış ve servisine yönelik bir araştırma ve üretim kuruluştur. "Tengzhong" marka serisi hidrolik kesme makinesi, mekanik kesme makinesi, Hidrolik bükme makinesi, hidrolik levha haddeleme makinesi, mekanik levha haddeleme makinesi, hidrolik Açılı kesme makinesi, kombine delme ve kesme makinesi ve diğer dövme ekipmanlarının üretiminde uzmanlaşmış şirketlerden biri Hafif sanayi, havacılık, gemi yapımı, metalurji, enstrümantasyon, elektrikli ev aletleri, paslanmaz çelik ürünler, çelik yapı inşaatı ve dekorasyon endüstrisinde yaygın olarak kullanılmaktadır. Tengzhong makineleri her zaman "mükemmel ürünler üretmek, mükemmel hizmet sunmak ve her kullanıcıyı memnun etmek" geliştirme konseptine bağlı kalmış ve her zaman müşteriler için düşünmüş ve müşterilere içtenlikle hizmet etmiştir. Birlikte daha iyi bir gelecek yaratmak için sizinle birlikte çalışmayı dört gözle bekliyoruz!
Haberler
Mesaj Geri Bildirimi

Enerji ne kadar verimli tandem CNC abkant pres ?

Bir enerji verimliliği tandem CNC abkant pres makinenin tasarımı, kontrol sistemleri ve kullanımına ilişkin çeşitli temel faktörlere bağlıdır. Tandem CNC abkant presler genellikle eski, geleneksel hidrolik abkant preslerden daha verimli olsa da, genel enerji tüketimini etkileyen belirli hususlar vardır. Bu tür makinelerin enerji verimliliğini neyin etkilediğinin bir dökümü aşağıda verilmiştir:

Elektro-Hidrolik Servo Sistemler
Enerji Verimliliği Avantajı: Modern tandem CNC abkant presler genellikle geleneksel hidrolik sistemlere kıyasla enerji açısından daha verimli olan elektro-hidrolik servo sistemlerle donatılmıştır. Bu sistemler, boştaki güç tüketimini azaltan sabit hidrolik basıncı korumak yerine, enerjiyi yalnızca makine hareket halindeyken kullanır.
Neden Verimli: Tandem sistemlerde servo motorların kullanılması, hidrolik basınç üzerinde hassas kontrol sağlar ve bekleme süreleri sırasında enerji israfını azaltır. Bu isteğe bağlı yaklaşım, enerjinin yalnızca gerektiğinde tüketildiği anlamına gelir.

Değişken Hızlı Sürücüler
Enerji Verimliliği Avantajı: Tandem CNC abkant presleri tipik olarak değişken frekanslı sürücüler (VFD'ler) veya değişken hızlı sürücüler (VSD'ler) kullanır; bunlar, makinenin belirli yük gereksinimlerine göre motorların hızını ve torkunu ayarlamasına olanak tanır.
Neden Verimli: Motor performansını optimize ederek ve düşük yüklü işlemler sırasında (örneğin, makine rölantideyken veya görevler arasında yavaş hareket ederken) enerji kullanımını azaltarak, enerji tüketimi önemli ölçüde azaltılır. Bu, özellikle yüksek üretim ortamlarında enerji tasarrufu sağlar.

Azaltılmış Boşta Güç Tüketimi
Enerji Verimliliği Avantajı: Tandem modeller de dahil olmak üzere birçok modern abkant preste, makine aktif olarak bükülmediğinde güç kullanımını en aza indiren sistemler bulunur. Belirli bir süre işlem yapılmadığında otomatik kapanma gibi özellikler enerji tüketimini daha da azaltır.
Neden Verimli: Arıza süreleri veya üretim döngüleri arasındaki molalar sırasında makine minimum düzeyde güç tüketir ve bu da sürekli çalışmayan işlemlerde genel enerji verimliliğini artırır.

CNC Kontrol Sistemleri
Enerji Verimliliği Avantajı: Gelişmiş CNC kontrol sistemleri, bükme işlemini optimize ederek enerji verimliliğine katkıda bulunur. CNC sistemi abkant presin hareketlerini ve güç kullanımını gerçek zamanlı olarak ayarlayarak her işlem sırasında gereksiz enerji harcamasını azaltır.
Neden Verimlidir: CNC optimizasyonu daha kısa döngü süreleri ve bükme işlemi üzerinde daha hassas kontrol sağlar; bu da üretilen parça başına daha düşük enerji tüketimi anlamına gelir.

Rejeneratif Hidrolik Sistemler
Enerji Verimliliği Avantajı: Bazı tandem CNC abkant presler, çalışma sırasında enerjiyi geri dönüştüren rejeneratif hidrolik sistemler kullanır. Bu sistemler, abkant presin geri dönüş hareketi sırasında üretilen fazla hidrolik enerjiyi ısı olarak dağıtmak yerine yakalayabilir ve yeniden kullanabilir.
Neden Verimlidir: Enerjinin geri dönüştürülmesiyle sistem, harici kaynaklardan daha az güç gerektirir ve makinenin genel enerji ayak izi azalır.

Enerji Tasarrufu Modları
Enerji Verimliliği Avantajı: Birçok CNC abkant pres, özellikle modern modeller, boşta kalma süreleri veya görevler arasında güç tüketimini azaltan enerji tasarrufu modları veya ayarlarıyla birlikte gelir.
Neden Verimli: Bu modlar, bükme işlemleriyle aktif olarak meşgul olmadığında makinenin düşük güç durumuna geçmesine olanak tanır ve gücü tamamen kapatmaya gerek kalmadan enerji tasarrufu sağlar.

Makine Boyutu ve Yük Talebi
Enerji Verimliliği Hususları: Makinenin boyutu ve operasyonun talepleri (yani malzemenin kalınlığı ve bükümlerin karmaşıklığı) enerji verimliliğini doğrudan etkiler. Kalın malzemeler üzerinde çalışan daha büyük bir tandem abkant pres doğal olarak daha fazla enerji tüketecektir, ancak büyük ölçekli üretim için optimum şekilde kullanılırsa üretilen parça başına enerji en aza indirilebilir.
Neden Önemli: Enerji verimliliği tandem CNC abkant pres Makine, yüksek kapasitesinden ve tandem özelliklerinden yararlanan görevlerde kullanıldığında maksimuma çıkar. Makineyi düşük yükte veya seyrek kullanımda çalıştırmak enerji açısından verimli olmayabilir.

Daha Uzun Makine Ömrü ve Daha Az Aşınma
Enerji Verimliliği Konusunda Dikkate Alınması: Daha fazla enerji verimliliği sağlayan sistemlere sahip makinelerde genellikle daha az aşınma ve yıpranma olur, bu da onların kullanım ömrü boyunca daha verimli çalıştıkları anlamına gelir. Örneğin, servo tahrikli sistemler daha az mekanik strese maruz kalır, bu da daha uzun bileşen ömrüne ve daha tutarlı performansa yol açar.
Neden Verimlidir: Mekanik aşınmanın azalması, makinenin enerji verimliliğini daha uzun süre koruyacağı ve daha az enerji yoğun onarım veya değiştirme gerektireceği anlamına gelir.

Çevre Dostu Tasarım Seçenekleri
Enerji Verimliliği Avantajı: Bazı üreticiler tandem CNC abkant preslerini düşük enerjili hidrolik sıvılar, daha verimli soğutma sistemleri ve geri dönüştürülebilir bileşenler gibi çevre dostu özelliklerle tasarlar.
Neden Verimli: Bu tasarım seçenekleri, çevresel etkinin daha düşük olmasına katkıda bulunarak hem çalışma hem de nihai imha sırasında makinenin genel enerji ayak izini azaltır.

Genel Verimlilik Özeti:
Tandem CNC abkant presler, servo sistemlerin, değişken hızlı sürücülerin ve enerji tasarrufu özelliklerinin bir araya getirilmesi nedeniyle geleneksel hidrolik abkant preslerden daha fazla enerji tasarrufu sağlayacak şekilde tasarlanmıştır. Ancak gerçek verimlilik makinenin kullanımı, malzeme kalınlığı ve çalışma ayarları gibi faktörlere bağlıdır. Tandem abkant presler optimum şekilde kullanıldığında, özellikle yüksek hacimli, büyük ölçekli üretim ortamlarında eski modellere kıyasla önemli ölçüde enerji tasarrufu sağlayabilir.
