4 Silindirli Haddeleme Makinesi: Kapsamlı Bir Giriş

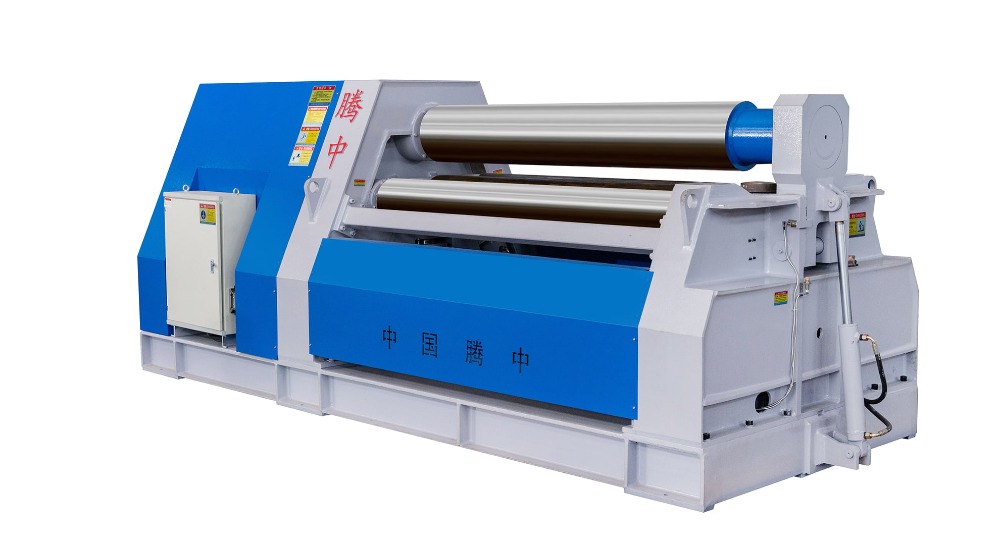

bir 4 rulolu haddeleme makinesi Dört silindirli plaka bükme makinesi olarak da bilinen, metal plakaları başta silindirik veya konik olmak üzere çeşitli şekillerde bükmek veya yuvarlamak için tasarlanmış özel bir endüstriyel alettir. Malzeme deformasyonu ve mekanik manipülasyonun temel prensiplerine göre çalışır ve bu da onu çok sayıda imalat ve üretim sürecinde vazgeçilmez bir varlık haline getirir.​

Yapı

Dört silindirli haddeleme makinesi esas olarak aşağıdaki ana parçalardan oluşur:​

Hidrolik Konumlandırma Silindiri: Belirli bileşenlerin hareketinin ve konumlandırılmasının hassas bir şekilde kontrol edilmesinden, haddeleme işlemi sırasında doğru ayarlamaların yapılmasından sorumludur.​

Kontrol Paneli: Plaka kalınlığı, genişliği ve istenen bükme yarıçapı gibi parametrelerin girilmesine olanak tanıyan operatör arayüzü görevi görür. Ayrıca makinenin genel çalışmasını izler ve kontrol eder.​

Üst Rulo: Çoğu durumda üst rulo ana tahrik rulosudur. Metal plakayı makine boyunca hareket ettirmek için birincil kuvveti sağlar. Bazı modellerde sabit konumda kalırken bazılarında daha karmaşık bükme işlemleri için dikey veya yatay olarak ayarlanabilir.​

Yan Rulolar: Makinenin her iki yanında bulunan iki küçük rulodur. Plakaya yanal basınç uygulanmasında önemli bir rol oynayarak kavisli şekillerin oluşturulmasını sağlarlar. Haddelenmiş plakanın eğriliğini kontrol etmek için yan ruloların yüksekliği ve konumu ayarlanabilir.​

Alt Merdane: Daha büyük olan iki alt merdane, metal plakanın ağırlığını destekler ve üst merdane ile birlikte çalışarak levhayı makineye doğru hareket ettirir. Ayrıca bükme işlemi başlamadan önce plakanın ilk hizalanmasına da katkıda bulunurlar.​

Makine Çerçevesi: Sağlam çerçeve, dört silindirli haddeleme makinesinin tüm bileşenleri için yapısal destek sağlar. Haddeleme işlemi sırasında oluşan kuvvetlere dayanabilmesi için genellikle yüksek mukavemetli çelikten yapılır.​

Çalışma Prensibi

Hazırlık: Haddeleme işlemine başlamadan önce makine operatörü, metal plakanın temiz olduğundan, büküm kalitesini etkileyebilecek her türlü kalıntı veya kirletici maddeden arınmış olduğundan emin olmalıdır. Plaka daha sonra uygun şekilde hizalanır ve alt ve üst silindirler arasına yerleştirilir. Operatör ayrıca nihai ürünün özelliklerine göre plaka kalınlığı, genişliği ve istenen bükme yarıçapı gibi makine parametrelerini de ayarlar.​

İlk Konumlandırma: Makinenin alt topları, plakanın ağırlığını eşit şekilde destekleyecek şekilde ayarlanır. Bu ilk destek, haddeleme işlemi sırasında plakanın makine içinde düzgün bir şekilde hareket etmesini sağlamak için çok önemlidir. Üst rulolar en üst konumlarına kaldırılarak metal plakanın kolayca yerleştirilmesine olanak sağlayacak kadar büyük bir boşluk oluşturulur.​

Yerleştirme: Metal plaka, makinenin giriş boşluğundan alt ve üst toplar arasına dikkatlice yerleştirilir. Operatör, plakanın merkezlendiğinden ve rulolarla mükemmel şekilde hizalandığından emin olmak için büyük özen göstermelidir. Bu aşamadaki herhangi bir yanlış hizalama, nihai üründe eşit olmayan bükülmelere veya kusurlara neden olabilir.​

birdjustment: Once the plate is in position, the operator adjusts the positions of the bottom and top rolls to match the desired bending radius and curvature. This adjustment is a critical step in achieving the correct bend radius without causing excessive strain or deformation on the plate. Precise adjustments are often made using the control panel, which allows for fine - tuning of the roll positions.​

Bükme: Merdanelerin uygun şekilde ayarlanmasıyla makinenin hidrolik veya mekanik sistemleri devreye girer. Alt rulolar dönmeye başlayarak plakayı ileri doğru iter. Eş zamanlı olarak üst silindirler plaka üzerine aşağı doğru baskı uygular. Plaka, merdaneler arasında hareket ettikçe plastik deformasyona uğrar ve istenen kavisli şekli almak için yavaş yavaş alt merdanelerin etrafında bükülür.​

Aşamalı Bükme: Çoğu durumda bükme işlemi tek geçişte tamamlanmaz. Plaka merdaneler arasında hareket etmeye devam ettikçe, gerekli eğriliği ve şekli tam olarak elde etmek için operatörün üst ve alt merdanelerin konumlarında daha fazla ayarlama yapması gerekebilir. Genellikle birden fazla geçiş içeren bu aşamalı bükme yaklaşımı, hassasiyetin sağlanmasına ve plaka üzerindeki baskının en aza indirilmesine yardımcı olarak daha yüksek kalitede nihai ürün elde edilmesine yardımcı olur.​

Çıkış ve Çıkarma: Plaka tüm rulolardan geçip istenilen şekli aldıktan sonra diğer uçtan makineden çıkar. Operatör bükülmüş plakayı dikkatlice makineden çıkarır ve haddeleme işlemi tamamlanır. Çıkarılan plaka daha sonra özel üretim gereksinimlerine bağlı olarak daha ileri işlemlere veya montaja hazır hale gelir.​

Çalıştırma Prosedürleri

Makine Kurulumu: Dört silindirli haddeleme makinesini kullanmadan önce makinenin uygun şekilde monte edildiğinden ve kalibre edildiğinden emin olmak önemlidir. Bu, hidrolik veya mekanik sistemlerin herhangi bir sızıntı, arıza veya aşınma belirtisi açısından kontrol edilmesini içerir. Acil durdurma düğmeleri ve korumalar gibi güvenlik mekanizmaları da çalışır durumda olduklarından emin olmak için incelenmelidir. Ek olarak, doğru bükme sonuçlarını garanti etmek için rulo hizalamalarının doğrulanması gerekir.​

Plakanın Hazırlanması: Haddelenecek metal plaka her türlü kir, pas veya diğer kirleticilerden arındırılacak şekilde iyice temizlenmelidir. Ayrıca uygun boyut ve olası kusurlar açısından da kontrol edilmelidir. Daha sonra plaka, makinenin rulolarıyla istenilen yön ve hizalama dikkate alınarak bükme için doğru şekilde konumlandırılır.​

Rulo Ayarı: İstenilen bükme yarıçapına ve eğriliğe bağlı olarak operatör, alt ve üst topların konumlarını ayarlar. Bu ayarlama, manuel kontrollerin kullanılmasını veya makinenin bilgisayar kontrollü sistemine güvenmeyi içerebilir. Farklı modeller biraz farklı ayarlama mekanizmalarına sahip olabileceğinden, operatör belirli ayarlama prosedürleri için makinenin kılavuzuna veya yönergelerine başvurmalıdır.​

Plaka Yerleştirme: Plaka, makinenin giriş boşluğuna, çalışma prensibi bölümünde anlatıldığı gibi ortalanması ve hizalanması sağlanacak şekilde dikkatlice yerleştirilir. Bu aşamadaki herhangi bir yanlış hizalama, dengesiz bükülmeye veya diğer kalite sorunlarına yol açabilir.​

Büküm İşlemi: Makinenin hidrolik veya mekanik sistemleri devreye alınarak bükme işlemi başlatılır. Operatör, bükme işleminin ilerleyişini yakından takip ederek plakanın rulolar arasında hareket etmesini gözlemler. Bu işlem sırasında istenen bükümü elde etmek için rulo konumlarında ayarlamalar yapılması gerekebilir.​

Aşamalı Bükme: İstenilen şekli elde etmek için birden fazla geçiş gerekiyorsa, operatör bu geçişleri gerçekleştirir ve her geçiş arasındaki ruloların konumlarını ayarlar. Bu adım adım yaklaşım, daha kontrollü ve doğru bir bükme işlemine olanak tanır.​

Çıkış ve Çıkarma: Plaka istenilen şekle getirildikten sonra makineden çıkışına izin verilir. Operatör bükülmüş plakayı dikkatli bir şekilde çıkarır ve düzensiz bükülmeler, çatlaklar veya diğer kusurlar gibi herhangi bir kusur belirtisi olup olmadığını inceler. Gerekirse plaka daha fazla işleme tabi tutulabilir veya sorunları düzeltmek için yeniden haddelenebilir.​

Makine Bakımı: Bükme işlemi tamamlandıktan sonra makinenin rutin bakımının yapılması şarttır. Bu, haddeleme işlemi sırasında birikmiş olabilecek metal talaşlarını veya döküntüleri gidermek için makinenin temizlenmesini içerir. Rulolar ve hidrolik silindirler gibi hareketli parçalar sürtünmeyi ve aşınmayı azaltmak için yağlanmalıdır. Aşınmış yataklar veya hidrolik hortumlarda sızıntı olması gibi herhangi bir aşınma veya hasar belirtisi, makinenin düzgün şekilde çalışmaya devam etmesini sağlamak için derhal ele alınmalıdır.​

birdvantages​

Azaltılmış ön haddeleme: Dört silindirli bir haddeleme makinesinde, malzeme iki merkezi silindir arasında sıkıştırılır, bu da kapsamlı ön haddeleme ihtiyacını önemli ölçüde azaltır. Bu yalnızca zamandan tasarruf etmekle kalmaz, aynı zamanda haddeleme işleminin genel verimliliğini de artırır.​

Tek Geçişli Çalışma: Birçok dört silindirli haddeleme makinesi, kare alma, ön haddeleme, haddeleme ve ön haddelemeyi kapatma dahil olmak üzere birden fazla işlemi tek geçişte gerçekleştirme kapasitesine sahiptir. Bu kolaylaştırılmış süreç, üretim iş akışını basitleştirir ve üretkenliği artırır.​

Yatay Plaka Besleme: Alt top ve yan topun desteği sayesinde plaka makineye yatay olarak beslenebilmektedir. Bu yatay besleme yöntemi, özellikle daha büyük ve ağır plakalar için daha kullanışlı ve stabildir.​

Plakanın Karelenmesi: Yan rulonun konumu plakanın kolayca karelenmesine olanak sağlar. Bu, haddeleme işlemi başlamadan önce plakanın düzgün şekilde hizalanmasını sağlayarak daha doğru ve tutarlı bükme sonuçları sağlar.​

Azaltılmış Makine Alanı Gereksinimi: Kareleme ve yuvarlama genellikle tek bir adımda yapılabildiğinden, makinenin etrafında gereken alan azalır. Bu özellikle alanın sınırlı olabileceği üretim tesislerinde faydalıdır.​

Yüksek Hassasiyet ve Yuvarlaklık: Dört silindirli haddeleme makineleri, özellikle gelişmiş kontrol sistemlerine sahip olanlar, haddelenen ürünlerde yüksek düzeyde hassasiyet ve yuvarlaklık elde edebilir. Bu, onları havacılık ve otomotiv endüstrileri gibi sıkı toleransların gerekli olduğu uygulamalar için ideal kılar.​

Çok yönlülük: Bu makineler çok çeşitli plaka kalınlıkları, genişlikleri ve malzemeleri işleyebilir, bu da onları oldukça çok yönlü hale getirir. Farklı üretim süreçlerinin farklı ihtiyaçlarını karşılamak için silindirler, koniler ve yaylar dahil olmak üzere çeşitli şekilleri yuvarlamak için kullanılabilirler.​

birutomatic Features: Some modern four - roll rolling machines are equipped with automatic alignment and clamping functions. These features ensure that the plate remains in place during the rolling process, preventing it from sliding or running off, which further improves the quality of the finished product.​

Güvenlik Özellikleri: Birçok dört silindirli haddeleme makinesi, aşırı yük önleme ve hidrolik koruma fonksiyonları gibi güvenlik özellikleriyle tasarlanmıştır. Bu özellikler, makinenin aşırı yüklerden kaynaklanan hasarlardan korunmasına yardımcı olur ve ayrıca operatörü olası kazalardan korur.​

Küçük Makara Çapı: Dört silindirli bükme makineleri nispeten küçük çaplı silindirleri yuvarlama kapasitesine sahiptir. Bazı durumlarda üst silindirin çapının 1,1 katından daha küçük silindirleri yuvarlayabilirler, bu da küçük çaplı bileşenlerin üretiminde daha fazla esneklik sağlar.​

birpplications​

Dört silindirli haddeleme makinesi çok çeşitli endüstrilerde kapsamlı uygulamalara sahiptir:​

Basınçlı Kap İmalatı: Kazan, depolama tankı gibi basınçlı kapların üretiminde kapların silindirik ve konik kısımlarını oluşturmak için dört silindirli haddeleme makineleri kullanılmaktadır. Yüksek hassasiyet ve kalın plakaları işleme yeteneği, onları bu kritik uygulama için çok uygun kılar.​

Çelik Yapı İmalatı: Binalarda, köprülerde ve endüstriyel tesislerde kullanılanlar gibi çelik yapıların imalatında, çelik levhaları çeşitli bileşenler halinde bükmek ve şekillendirmek için dört silindirli haddeleme makineleri kullanılır. Bu makinelerin çok yönlülüğü, modern çelik yapılarda gerekli olan karmaşık şekillerin oluşturulmasına olanak tanır.​

birutomotive Industry: In the automotive sector, four - roll rolling machines are used to manufacture parts such as exhaust pipes, fuel tanks, and body panels. The ability to achieve high precision and consistent quality is crucial in automotive manufacturing.​

birerospace and Aviation: The aerospace and aviation industries require components with extremely tight tolerances. Four - roll rolling machines are used to produce parts such as aircraft fuselage sections, engine components, and wing structures. The high - precision capabilities of these machines are essential for meeting the stringent quality requirements of the aerospace industry.​

Demiryolu Taşımacılığı: Tren ve metro vagonlarının imalatında, gövde kabuklarını ve diğer yapısal bileşenleri oluşturmak için dört silindirli haddeleme makineleri kullanılmaktadır. Bu sektörde büyük ölçekli üretimin üstesinden gelme ve yüksek kaliteyi koruma becerisi önemlidir.​

Asansör İmalatı: Asansör kabini ve şaftlarının üretiminde metal plakaların bükülmesi ve şekillendirilmesi için dört silindirli hadde makineleri kullanılmaktadır. Hassas bükme yetenekleri, asansör bileşenlerinin uygun şekilde oturmasını ve sorunsuz çalışmasını sağlar.​

Köprü Mühendisliği: Köprü yapımında, köprü yapısının kavisli ve konik bileşenlerini üretmek için dört silindirli haddeleme makineleri kullanılır. Büyük boyutlu plakalarla çalışabilme ve doğru kıvrımlar elde edebilme yeteneği, köprünün yapısal bütünlüğünü sağlamak açısından hayati öneme sahiptir.​

Stadyum ve Mimari Tasarım: Stadyumların ve diğer benzersiz mimari yapıların yapımında, bu binalara ayırt edici özelliklerini veren kavisli ve şekilli metal elemanları oluşturmak için dört silindirli haddeleme makineleri kullanılır. Makinelerin çok yönlülüğü mimarların yaratıcı tasarımlarını gerçekleştirmesine olanak tanır.​

Genel İmalat: Dört silindirli haddeleme makineleri aynı zamanda metal mobilya, endüstriyel ekipman ve tarım makineleri üretimi gibi genel imalat süreçlerinde de yaygın olarak kullanılmaktadır. Bu ürünler için çeşitli kavisli ve şekilli bileşenler oluşturmak için kullanılabilirler.​

Sonuç olarak, 4 silindirli haddeleme makinesi, çok sayıda imalat ve üretim sürecinde önemli bir rol oynayan, oldukça çok yönlü ve verimli bir endüstriyel araçtır. Benzersiz yapısı, çalışma prensibi ve avantajları, onu hassasiyet, verimlilik ve çok yönlülüğün gerekli olduğu endüstrilerde vazgeçilmez bir varlık haline getiriyor.
